深冷空分装置

深冷空分设备工艺流程:

空气压缩系统

原料空气被空气压缩机压缩到0.7~0.85Mpa

预冷系统

空气在预冷机组中预冷到5-10℃,分离出大部分水份

纯化系统

空气在分子筛纯化器中吸附过滤掉剩余的水份、二氧化碳和碳氢化合物。

空气膨胀

空气在膨胀机中膨胀制冷以提供装置所需的冷量。

换热

空气在分馏塔主换热器中与返流的氧气、氮气、污氮气进行换热,被冷却到接近液化温度并把返流的氧气、氮气、污氮气复热到环境温度。

过冷

氮气在过冷器中过冷节流前的液空和液氮。

精馏

空气在精馏塔中进行精馏分离,在上塔顶部获得产品氮气,在上塔底部获得产品氧气。

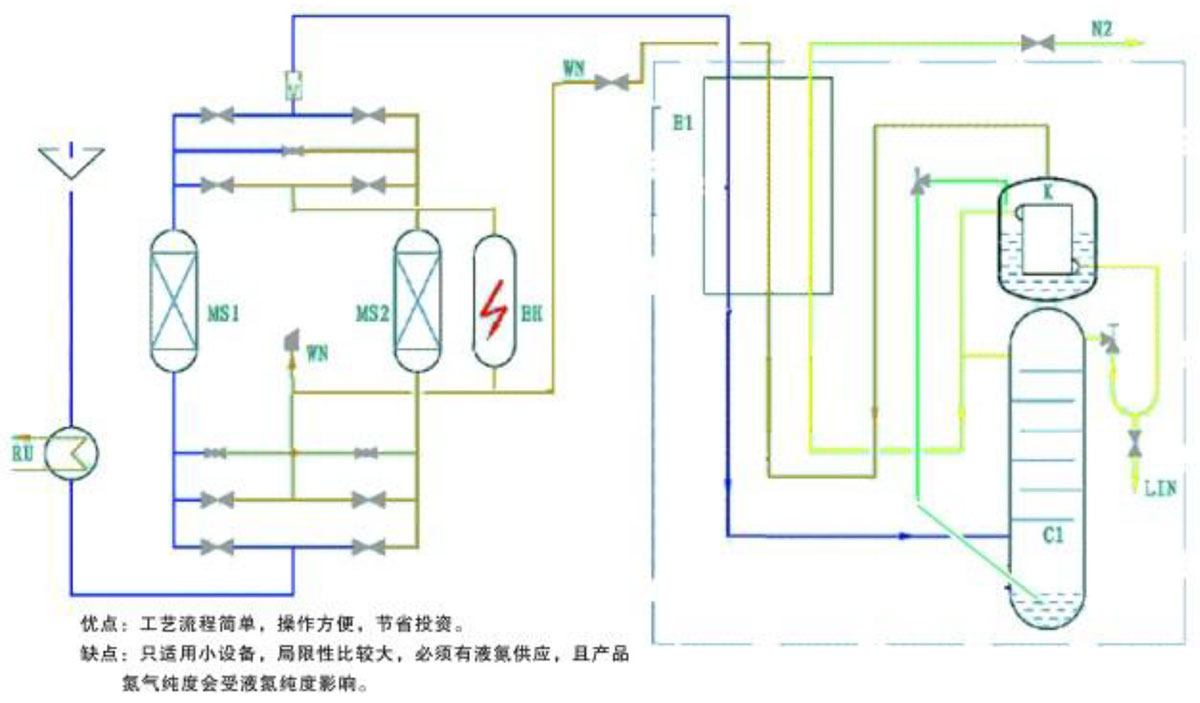

流程一:液氮倒灌

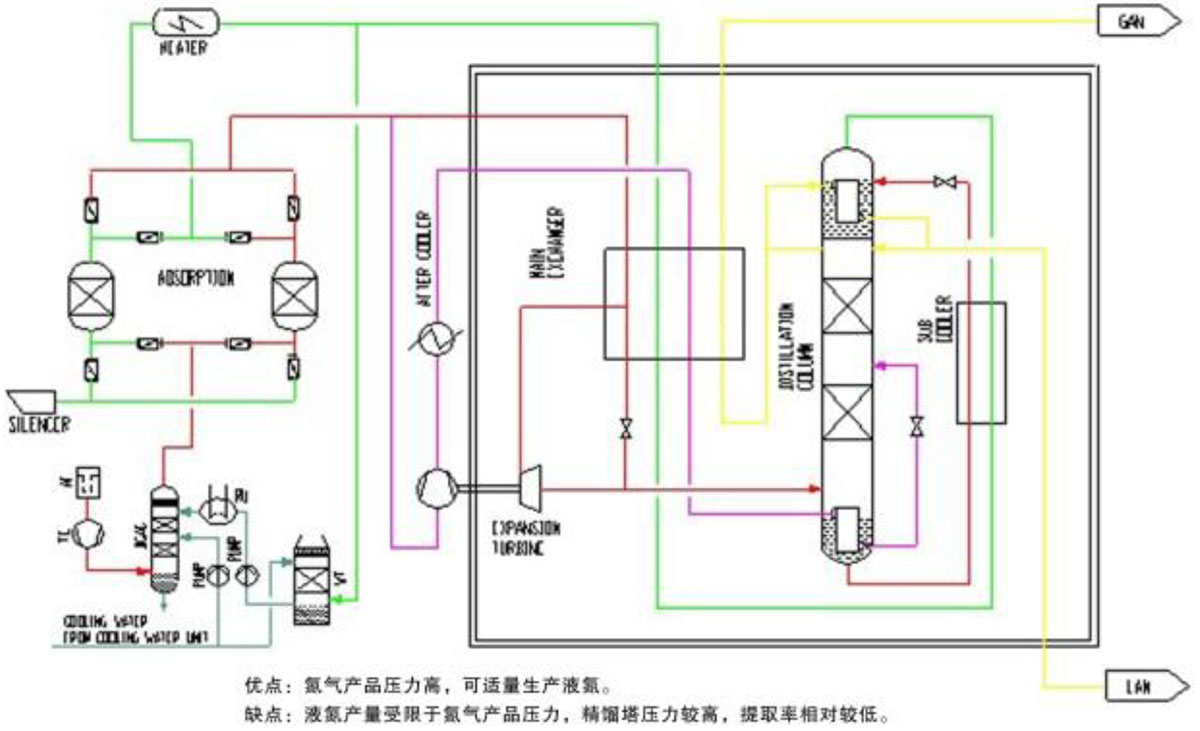

流程二:正流膨胀制氮

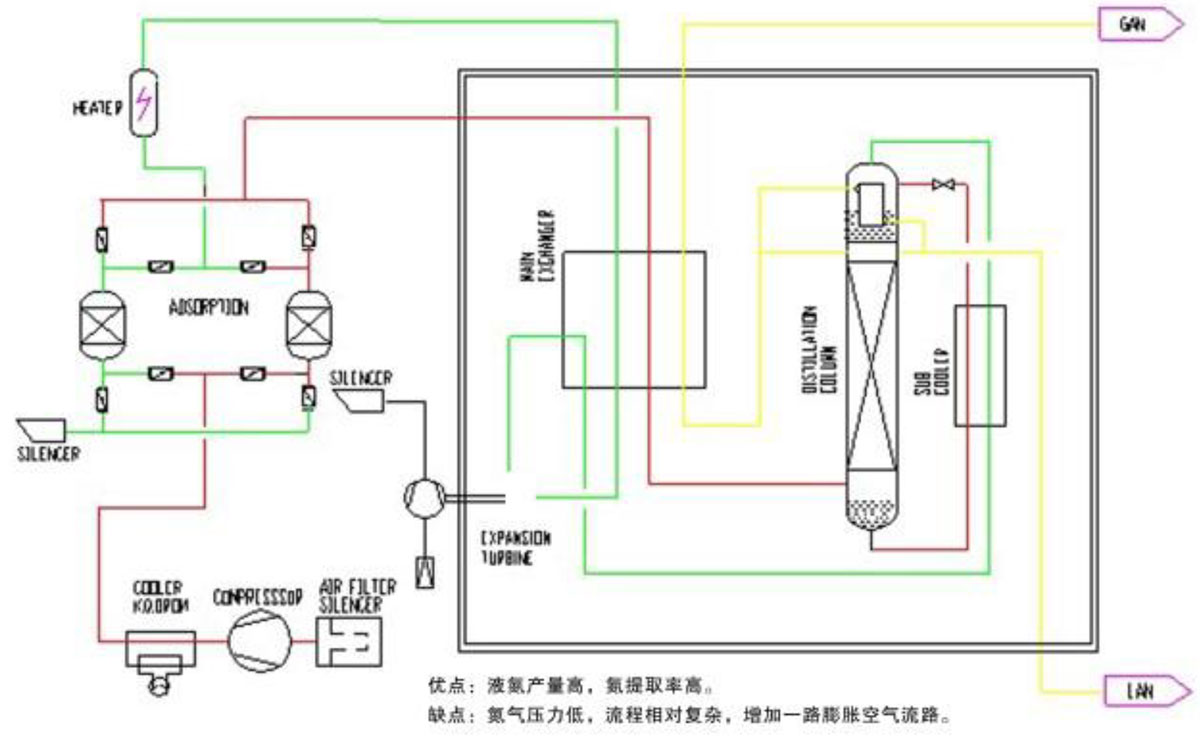

流程三:返流膨胀制氮

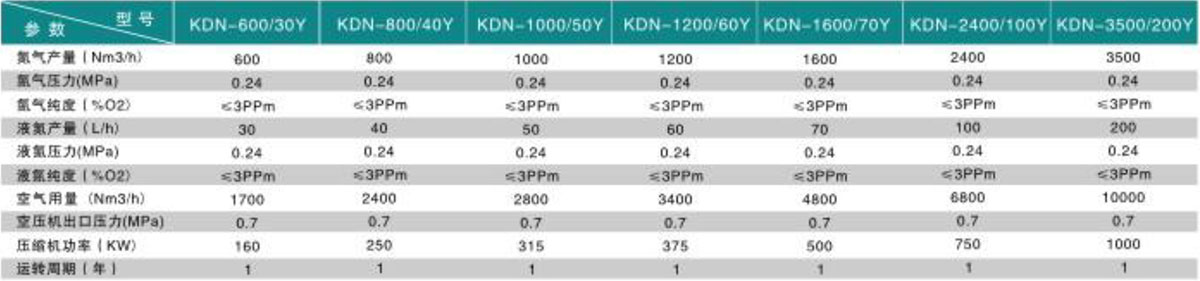

正流膨胀流程高纯氮设备技术参数

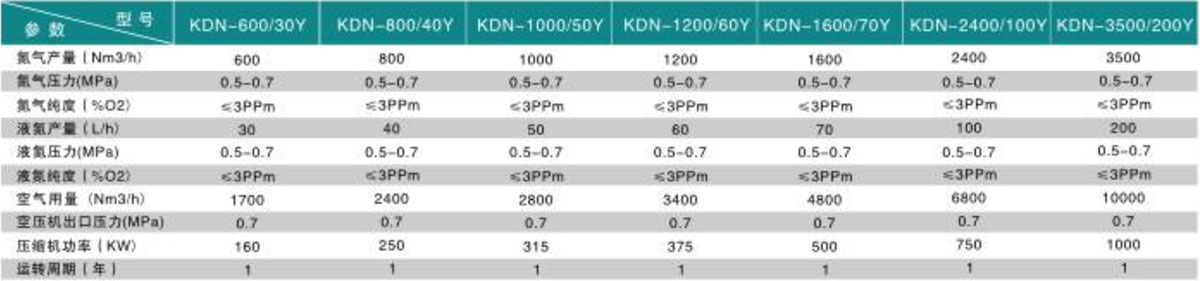

返流膨胀流程高纯氮设备技术参数

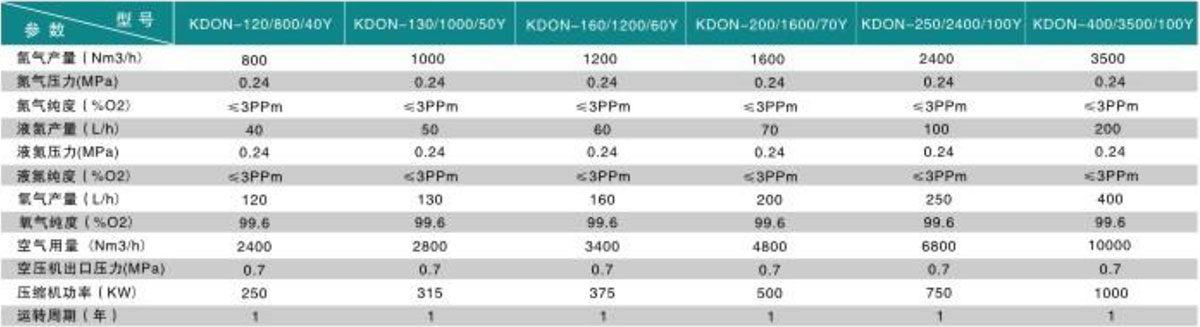

高纯氮带小量氧气设备技术参数

中小型空分设备技术参数
