MSH加氢纯化装置

工作原理

采用两种高效催化剂联用的纯化工艺。在常温下加氢脱氧,再除去过量的氢(对氢有要求的情况下),经净化工艺除去水、杂质,得到高纯氮。

产品特点

自动控制加氢量,自动化程度高,安全**。

采用高效催化剂,工艺先进、性能稳定。

采用安全**的控制元件,运行**。

自动联锁放空,多种故障报警,使用户及时发现井解决问题。

技术指标

成品氮气产量:10-5000Nm3/h

原料氮气纯度:≥99%，(可在98%~99.5%之间调整使用)

成品氮气纯度:≥99.9995%

氢含量:1-1000PPm

氧含量:≤5PPm

露点:≤-60℃

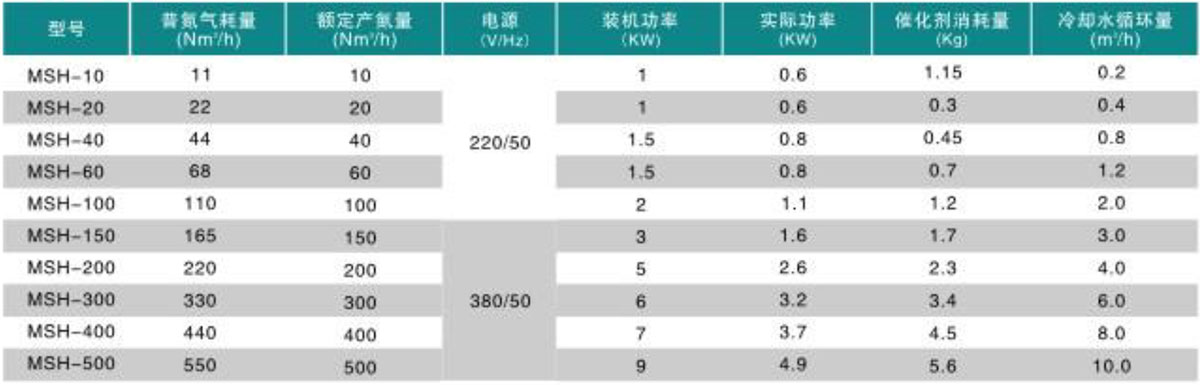

技术参数

注: 1.本表所列数据以20℃环境温度,0米标高,32℃冷却水温度,进口氮气纯度为99%为设计基准。

     2进口氮气纯度允许在99%~99.9%范围内调节,调整氢量等参数。

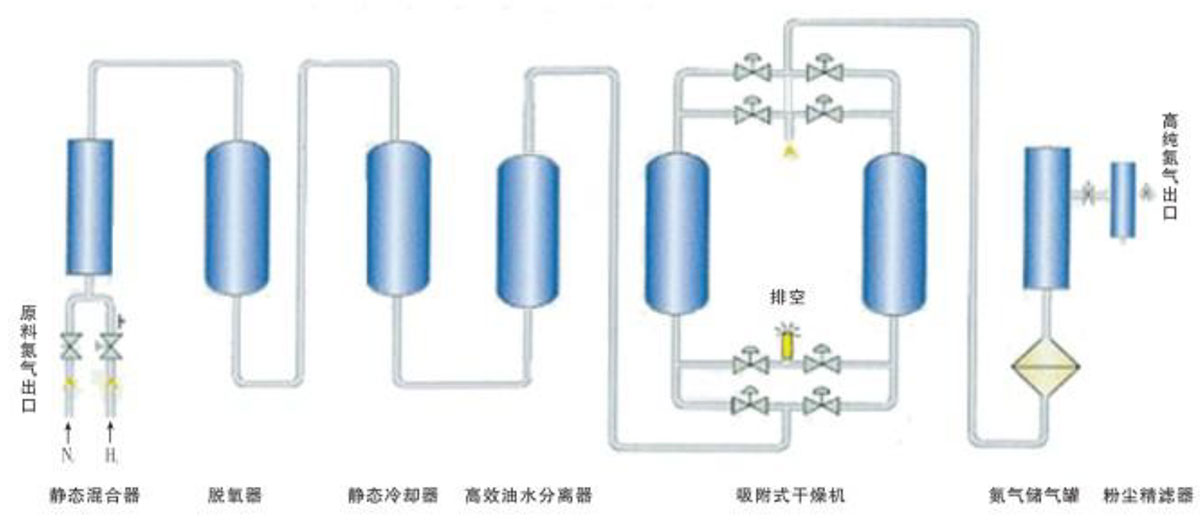

系统流程
